有關(guān)橡膠軟接頭內(nèi)徑不光滑的報(bào)告，以下是淞江集團(tuán)技術(shù)部門(mén)給出的解答。橡膠軟接頭在硫化前要放進(jìn)模具里面去，外殼是金屬模具制作，內(nèi)徑模具是橡膠模具，又叫橡膠氣膽模具，也就是行業(yè)所謂的氣吹模。外殼模具采用模具鋼生產(chǎn)，一般使用壽命在3～5年不等，長(zhǎng)期使用導(dǎo)致金屬模具表面不可避免的磕碰，硫化出來(lái)的橡膠接頭表面也會(huì)印上金屬模具表面磕碰的痕跡，這種痕跡并不是產(chǎn)品沒(méi)有硫化完整，而是烙上的印，這種痕跡并不影響產(chǎn)品的性能和質(zhì)量，使用壽命也不會(huì)有任何影響。

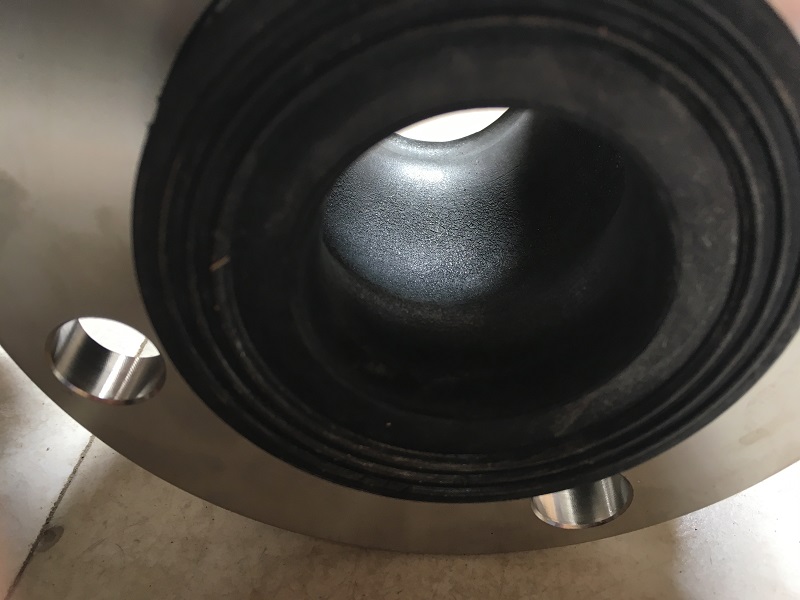

橡膠接頭內(nèi)孔模具采用耐老化橡膠制成，一般使用壽命100次左右，DN300以上的使用壽命只有50次左右，DN500以上只有20次左右，這種橡膠氣膽模具都有壽命，如小口徑橡膠氣膽可以使用100次左右，當(dāng)使用到80次的時(shí)候橡膠氣膽表面就會(huì)出現(xiàn)龜裂現(xiàn)象，橡膠氣膽龜裂紋路會(huì)印到橡膠接頭內(nèi)徑，這種現(xiàn)象都是橡膠在硫化過(guò)程中產(chǎn)生的氣膽表面烙印，后面再生產(chǎn)的20個(gè)橡膠接頭內(nèi)徑就會(huì)出現(xiàn)這種紋路，這種紋路并不會(huì)脫落，也不會(huì)造成質(zhì)量問(wèn)題，更不會(huì)影響到使用壽命。
正確的講：是因?yàn)樘鞖鉄?，?nèi)層膠變軟，裝氣膽時(shí)向下推，把內(nèi)層膠擠壓導(dǎo)致一部分內(nèi)層膠重疊，由于裝氣膽前涂有脫模劑，重疊部分不能硫化一體，導(dǎo)致內(nèi)徑看是裂紋的現(xiàn)象，
這個(gè)是在裝氣膽的時(shí)候把內(nèi)層膠打折，由于內(nèi)層膠硫化前要涂脫模劑防止與氣膽粘合，被打折的橡膠由于脫模劑沒(méi)有硫化一體，硫化后產(chǎn)生看似裂紋現(xiàn)象，這種紋路不影響質(zhì)量！
