問題說明：

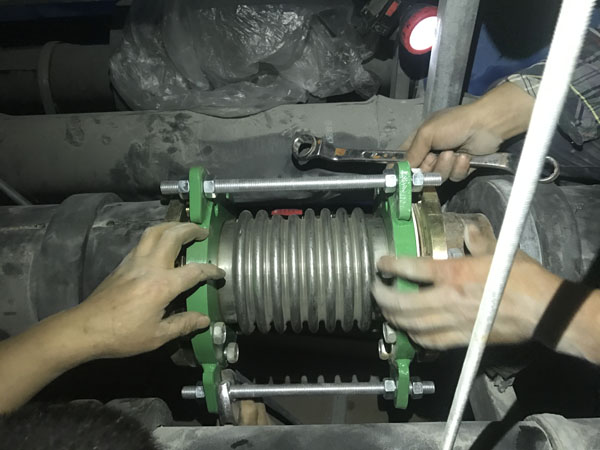

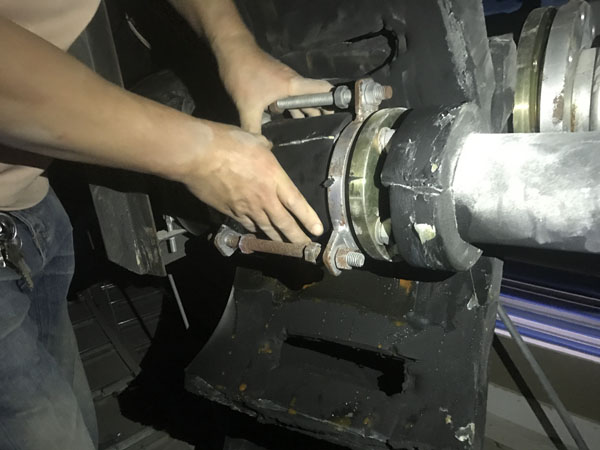

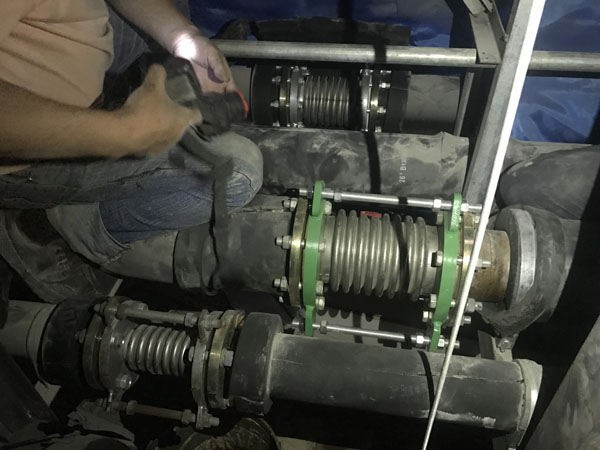

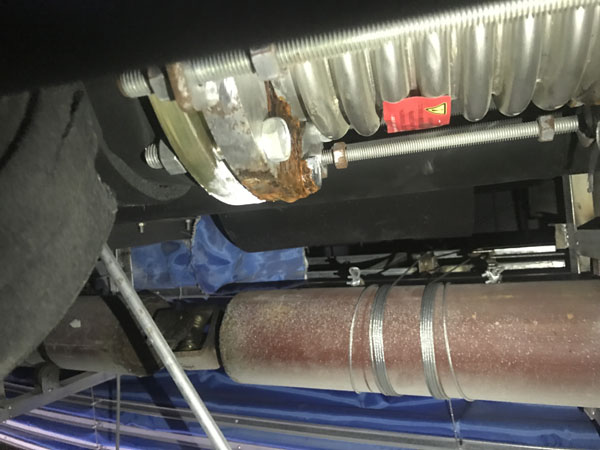

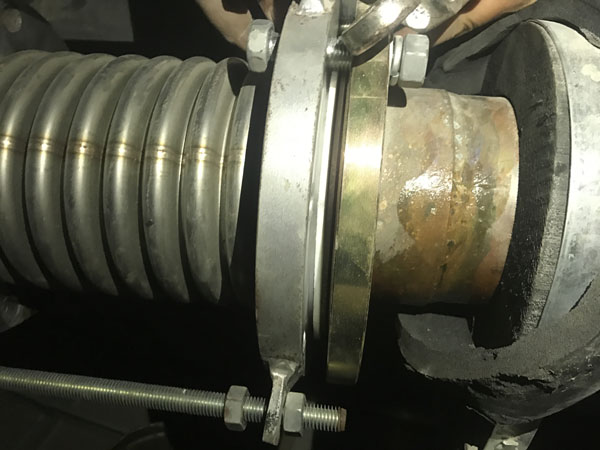

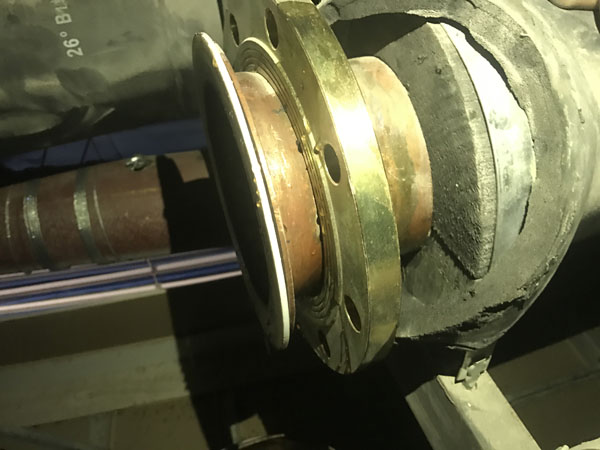

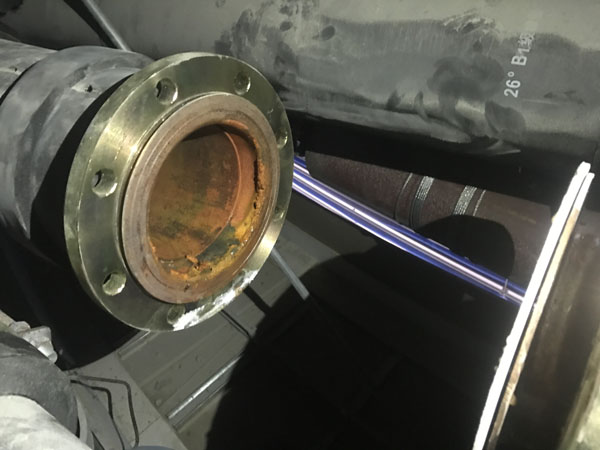

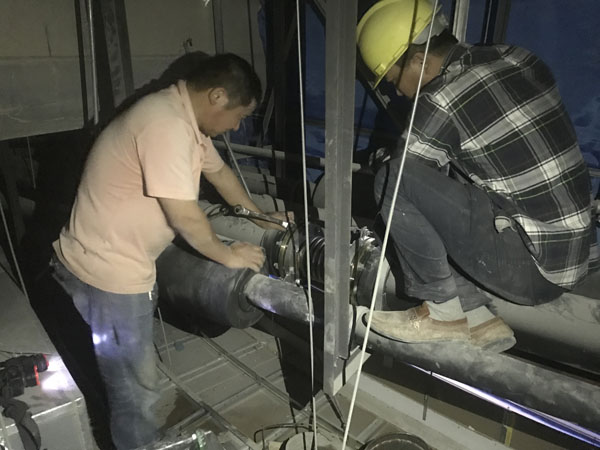

2018年6月1日上午客戶到我廠帶了一臺DN50波紋補償器，不銹鋼波紋與法蘭焊接處出現腐蝕漏水現象，客戶說現場還有一臺DN125的也出現了漏水情況，說要帶一個去現場更換，我廠工作人員帶了一臺DN125的波紋補償器當天趕到上海華山醫(yī)院工地現場，當天下午1點上班后與現場人員一起來到天花板上面的管線現場，并把DN125漏水的那臺進行拆卸更換，在拆卸過程中，我廠工作人員全場在場，并拍了一些現場照片（見附件），DN125拆下來后發(fā)現也是不銹鋼波紋與法蘭焊接處腐蝕漏水?，F場使用的管線為全銅管線?，F場使用的墊片為四氟墊片。

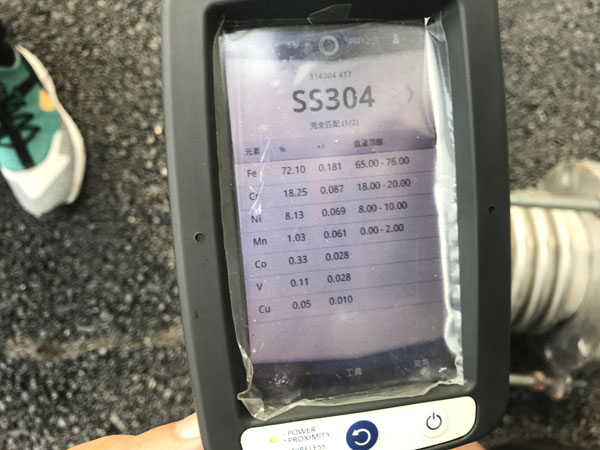

現場反應情況：壓力10kg以下，使用介質循環(huán)水，發(fā)貨時間2017年4月，現場反饋實際裝好調試時間3個月，最近驗收發(fā)現有漏水現象，通知我廠。檢測結果：在工地現場我廠工作人員將拆下來的DN125波紋補償器進行了光譜儀檢測，檢測結果鎳含量達到8個鎳以上，確定材料是不銹鋼304是沒有問題。橡膠軟接頭（附件）

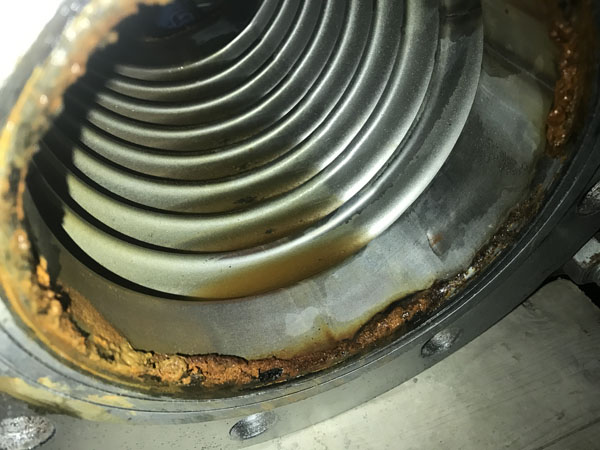

根據以上情況，我廠技術部給出答復：管道在正常運行當中，水里面的氯離子在管道中是流動的，當設備停止工作靜止狀態(tài)下，空調水里面的氯離子會附著在波紋內壁上，出現腐蝕。由于此種波紋補償器采用的是碳鋼法蘭，碳鋼法蘭與不銹鋼波紋焊接時，焊接處最為薄弱，采用的壁厚是0.8mm，氯離子在焊接處內壁上很快就把波紋焊接處腐蝕透。碳鋼法蘭與不銹鋼波紋焊接后的產品使用在：氯離子不超25mg/L。

我廠技術部給出的解決辦法：把現場所有銅管線的波紋補償器全部更換為不銹鋼法蘭波紋補償器（氯離子不能超過25mg/L），或者更換為碳鋼法蘭波紋補償器加內襯四氟（氯離子不能超過100mg/L）。以上情況是我廠技術部做出的書面報告，如果您對我廠的產品有異議，我廠愿意配合進行各種檢測，如果檢測出來我廠產品材料不達標，我廠愿意承擔檢測費、并更換所有波紋補償器費用。
